Este tablero diseñado como gabinete de seguridad y maniobra para media tensión es importante para la aprobación, por parte del supervisión de la PLUZ, LUZ DEL SUR o similares; así como, para la seguridad y maniobra de la subestación eléctrica en un sistema de utilización en media tensión, ya sea en 10 kV, 20 kV y/o 22.9 KV.

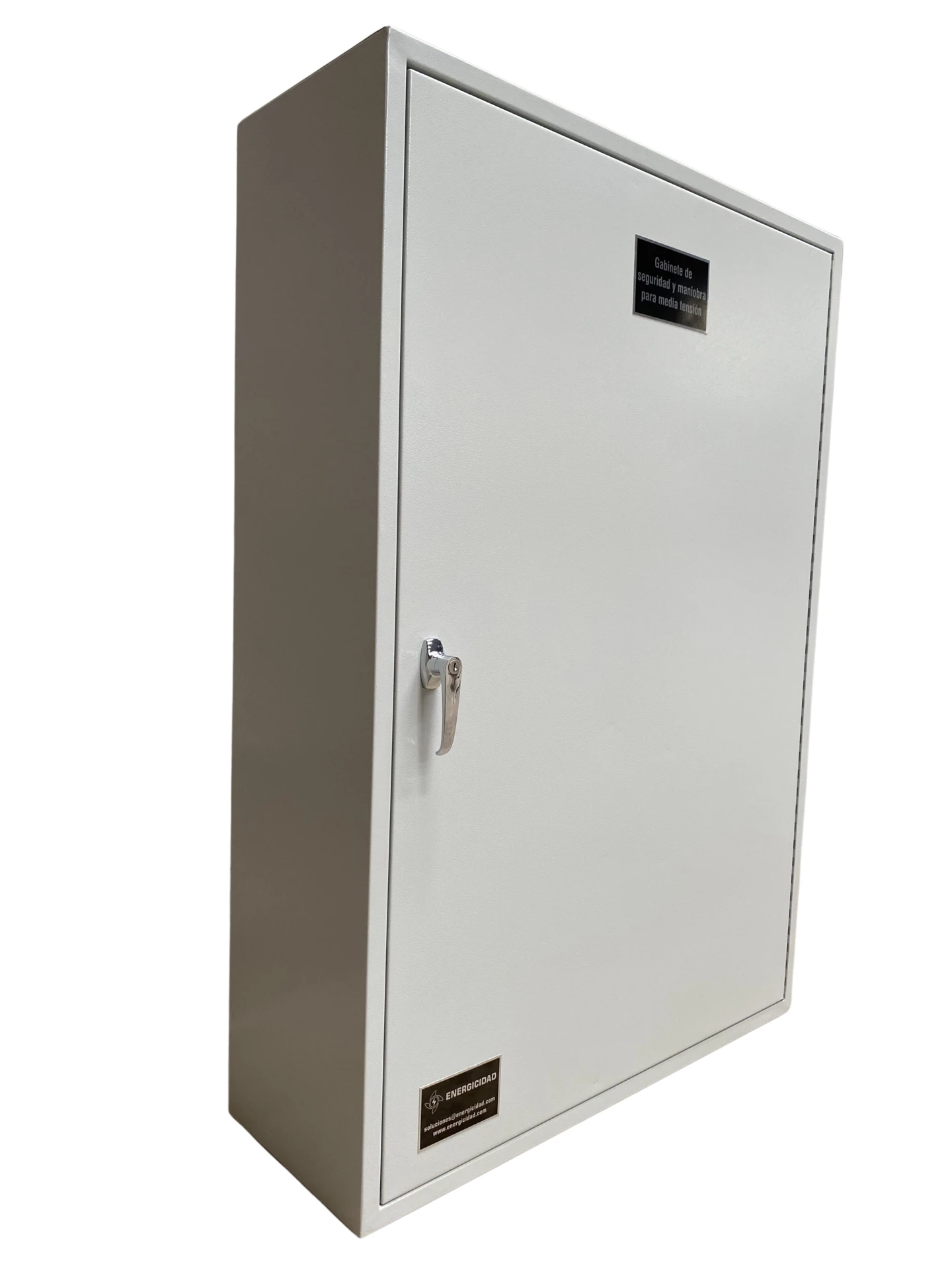

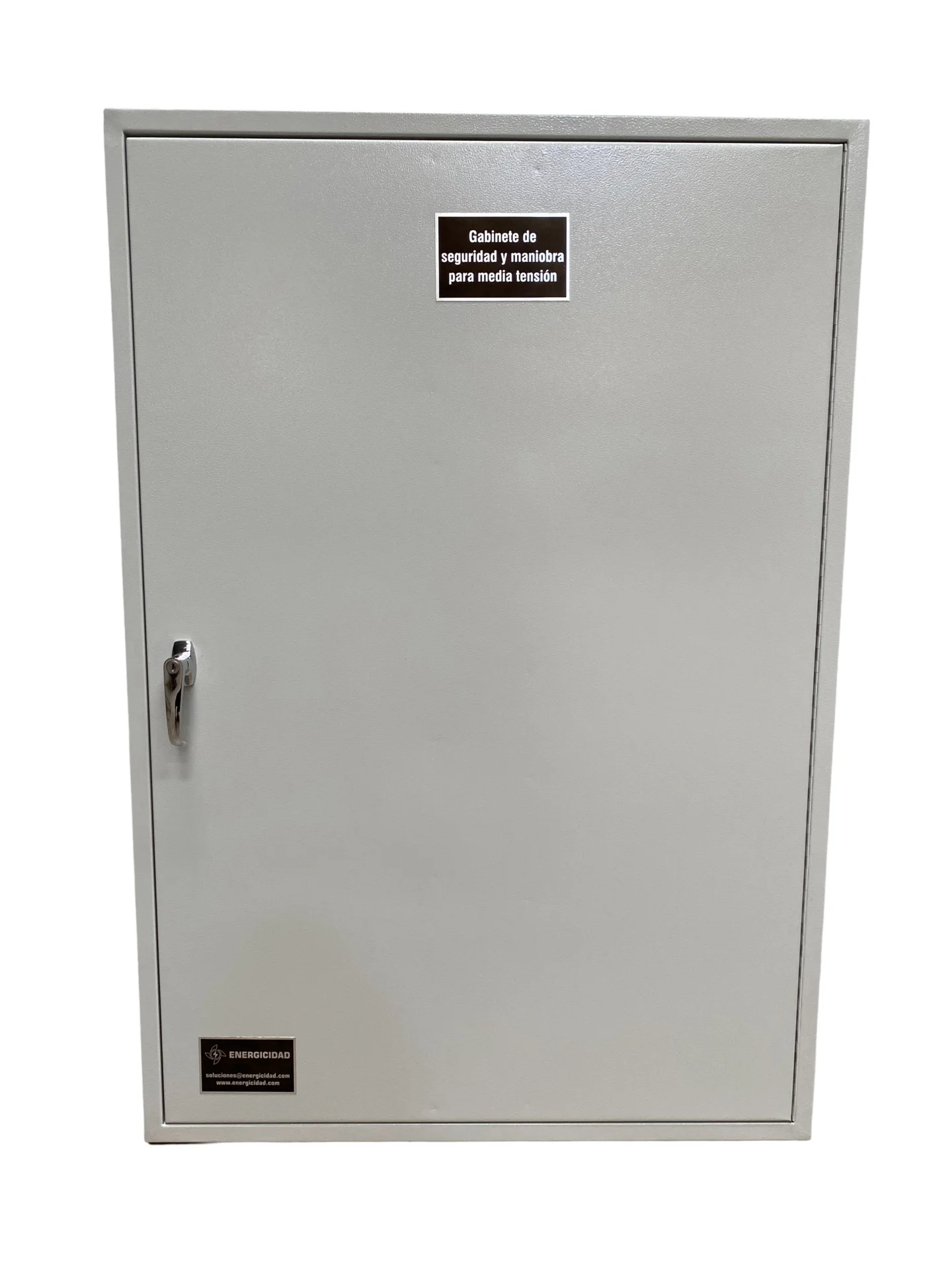

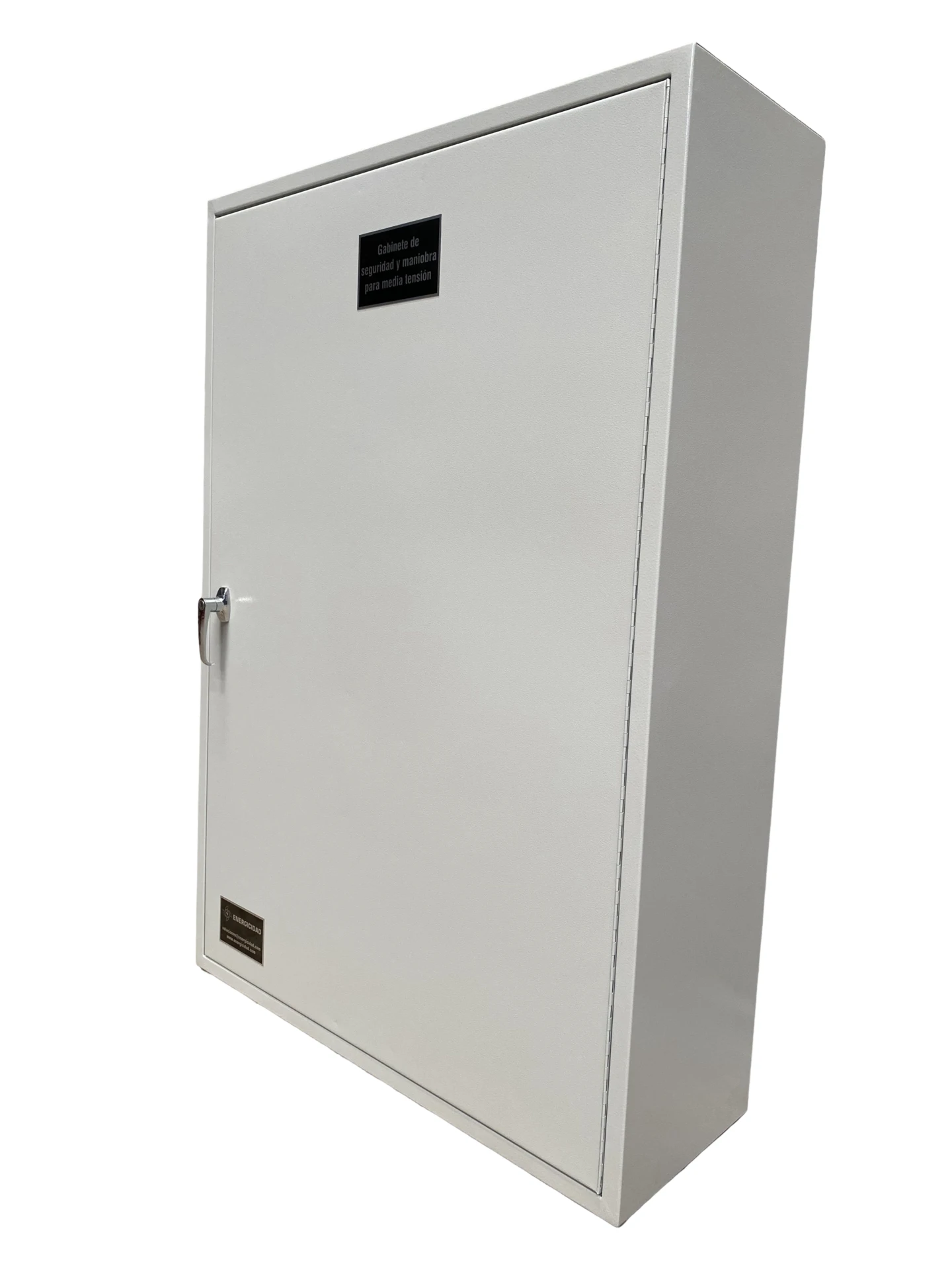

Este gabinete es fabricada de acuerdo con la IEC 62271-200. Están constituidas de una estructura autosoportada, de chapa doblada a presión de 2.0mm de espesor, soldada y atornillada para soportar los esfuerzos electrodinámicos y las normales operaciones de funcionamiento, toda la superficie de las celdas será sometidas a un acondicionamiento metálico de limpieza profunda y protegido con tratamiento de fosfatizado por inmersión acabado con pintura base anticorrosivo epóxico y doble capa esmalte color RAL 7032.

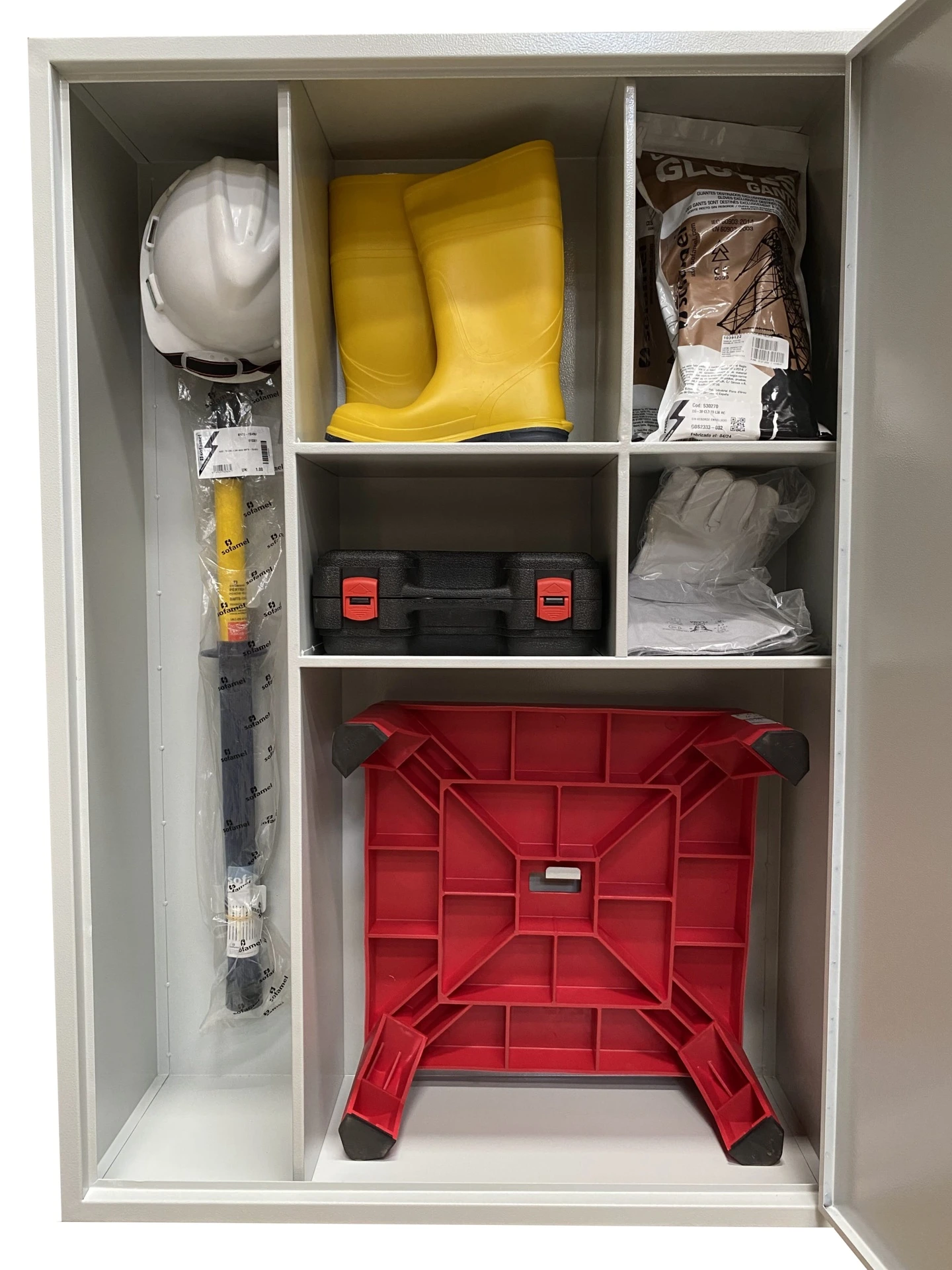

Este gabinete aloja en compartimentos lo siguiente:
- Pértiga telescópica de seccionamiento con aislamiento hasta 24 kV.
- Revelador de media tensión hasta 24 kV.
- Casco de seguridad Guantes de jebe con aislamiento para 30 kV
- Zapatos dieléctricos hasta 24 kV.
- Banco de maniobra hasta 24 kV.
